مقدمه

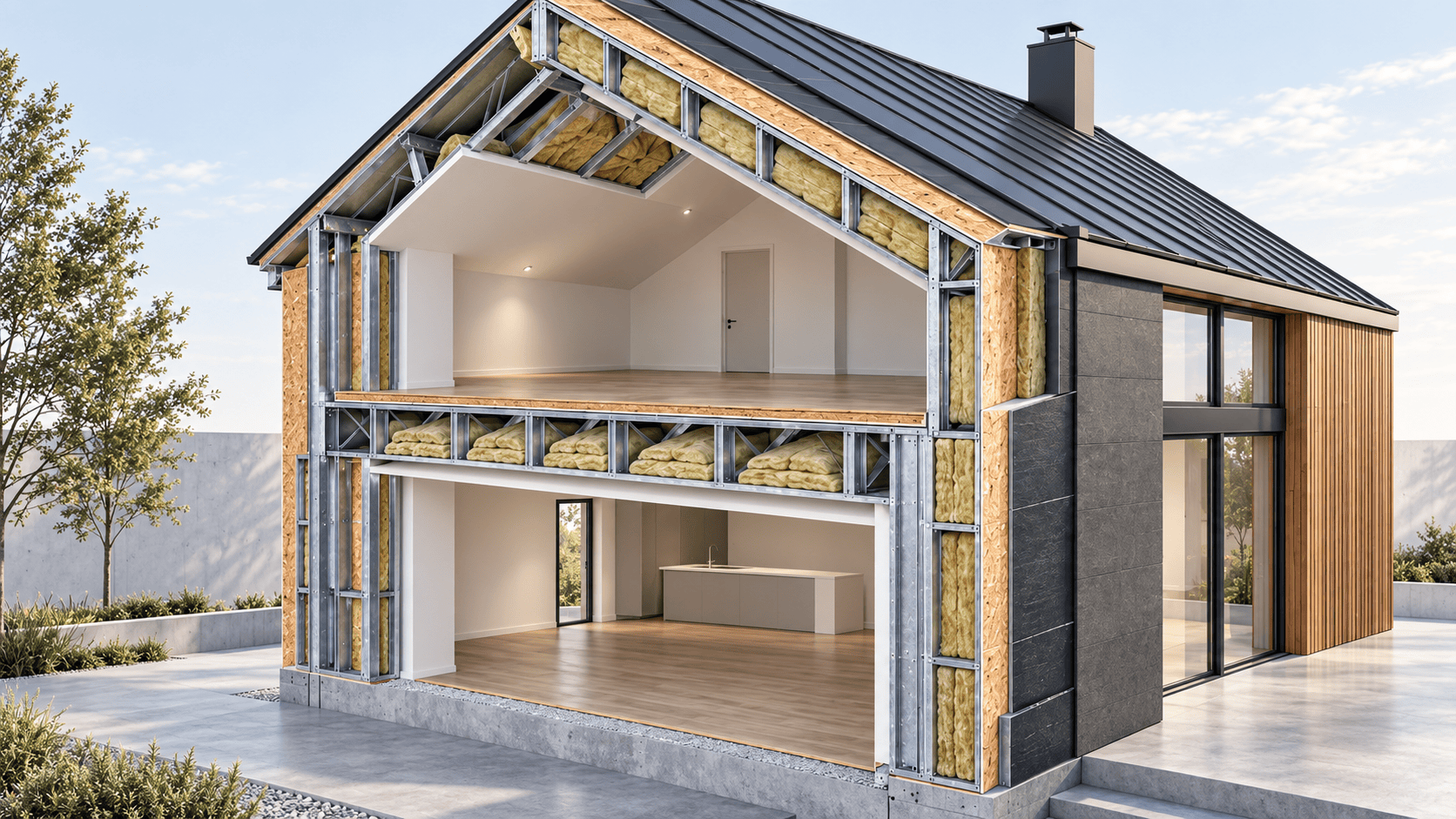

سیستم LSF (Light Steel Frame) یا قاب سبک فولادی، یکی از روشهای صنعتی ساخت ساختمان است که در آن مقاطع فولادی سردنوردشده، پس از طراحی مهندسی و تولید دقیق، اجزای اصلی دیوار، کف و سقف ساختمان را تشکیل میدهند.
با این حال، یک ساختمان LSF فقط از اسکلت فولادی تشکیل نشده است. کیفیت نهایی ساختمان حاصل عملکرد هماهنگ سازه، اتصالات، پوششها، عایقهای حرارتی و صوتی، لایههای کنترل رطوبت، نما و پوشش سقف است.
به همین دلیل، انتخاب نوع پوشش در سیستم LSF بخشی از فرآیند مهندسی ساختمان محسوب میشود و نمیتوان برای همه پروژهها یک ترکیب ثابت تعریف کرد.
شرایط اقلیمی، نوع کاربری، تعداد طبقات، معماری، میزان رطوبت محیط، الزامات حریق، عایق صوتی، مصرف انرژی و نوع نمای ساختمان همگی در انتخاب لایههای مناسب مؤثر هستند.
۱. پوشش کف در سازه LSF
کف طبقات در سیستم LSF معمولاً بر روی تیرچههای فولادی سبک یا Floor Joist اجرا میشود.
سیستم کف علاوه بر تحمل و انتقال بار باید بتواند سطح مناسبی برای کفسازی ایجاد کند و در ساختمانهای چندطبقه، انتقال صدا و ارتعاش را نیز کنترل نماید.
ترکیب پیشنهادی کف از بالا به پایین
۱. کفپوش نهایی
بسته به معماری ساختمان میتوان از سرامیک، سنگ، پارکت، لمینت یا سایر کفپوشهای مناسب استفاده کرد.
۲. لایه زیرسازی و کنترل صدا
این لایه بر اساس نوع کفپوش انتخاب میشود و میتواند در کاهش انتقال صدای کوبهای نقش داشته باشد.
ضخامت این لایه ثابت نیست و متناسب با سیستم انتخاب میشود.
۳. صفحه سازهای کف
در این قسمت میتوان از OSB سازهای، Plywood، Cement Board یا Cement Particle Board مناسب استفاده کرد.
برای بررسی اولیه، ضخامتهایی در محدوده تقریبی ۱۸ تا ۲۲ میلیمتر قابل طرح هستند؛ اما ضخامت نهایی تابع فاصله تیرچهها، بار، مشخصات فنی صفحه و محاسبات سازه است.
۴. تیرچههای فولادی LSF
Floor Joistها اعضای اصلی باربر کف هستند و ابعاد، ضخامت ورق و فاصله آنها بر اساس محاسبات سازه تعیین میشود.
۵. عایق بین تیرچهها
پشم سنگ یا پشم شیشه میتواند در فضای میان تیرچهها قرار گیرد.
بسته به پروژه، ضخامتهایی مانند ۵۰ تا ۱۰۰ میلیمتر یا بیشتر قابل بررسی است.
این لایه علاوه بر عملکرد حرارتی، در کنترل انتقال صدا بین طبقات نیز مؤثر است.
۶. زیرسازی سقف طبقه پایین
زیر تیرچهها، زیرسازی لازم برای نصب پوشش داخلی سقف اجرا میشود.
۷. گچبرگ سقف
برای پوشش نهایی سقف طبقه پایین میتوان از صفحات گچی حدود ۱۲.۵ یا ۱۵ میلیمتر استفاده کرد.
در صورت وجود الزامات حریق یا صوتی، ممکن است تعداد یا نوع صفحات تغییر کند.
نکته مهم درباره کف
یکی از اشتباهات اجرایی، درنظرگرفتن کف LSF صرفاً به شکل «OSB روی تیرچه» است.
یک کف مناسب باید بهصورت یک Assembly چندلایه طراحی شود تا علاوه بر مقاومت سازهای، ارتعاش، صدای کوبهای، صدای هوابرد و الزامات حریق نیز کنترل شوند.
۲. پوشش دیوار خارجی LSF
دیوار خارجی از مهمترین اجزای ساختمان LSF است؛ زیرا همزمان با چند مسئله مواجه است:
حرارت، صدا، باد، باران، رطوبت، حریق و نمای ساختمان.
بنابراین طراحی صحیح ترتیب لایههای دیوار اهمیت زیادی دارد.
ترکیب پیشنهادی دیوار از داخل به خارج
۱. گچبرگ داخلی
صفحات گچی معمولاً در ضخامت حدود ۱۲.۵ تا ۱۵ میلیمتر قابل استفاده هستند.
با توجه به کاربری فضا میتوان از صفحات معمولی، مقاوم در برابر رطوبت یا سیستمهای دارای مشخصات مقاومت حریق استفاده کرد.
۲. فضای تأسیساتی
در صورت نیاز میتوان فضایی برای عبور تأسیسات در نظر گرفت تا اجرای تأسیسات کمترین تداخل را با اجزای اصلی دیوار داشته باشد.
۳. استادهای فولادی LSF
Studهای فولادی اعضای اصلی دیوار را تشکیل میدهند. ابعاد، ضخامت و فاصله آنها بر اساس طراحی سازه مشخص میشود.
۴. عایق حرارتی و صوتی
فضای میان استادها امکان نصب عایق را فراهم میکند.
پشم سنگ یکی از گزینههای مناسب است و بسته به عمق دیوار و محاسبات حرارتی میتوان ضخامتهایی در محدوده تقریبی ۵۰ تا ۱۵۰ میلیمتر را بررسی کرد.
۵. صفحه Sheathing
در سمت خارجی استادها، بسته به سیستم طراحیشده میتوان از OSB سازهای یا صفحات مناسب دیگر استفاده کرد.
برای بررسی اولیه، ضخامتهای حدود ۹ تا ۱۲ میلیمتر قابل تصور هستند؛ ولی اگر صفحه در سیستم مقاوم جانبی سازه نقش داشته باشد، ضخامت، نوع صفحه، پیچها و فاصله اتصالات باید دقیقاً توسط طراح سازه مشخص شود.
۶. لایه کنترل آب و هوا
پس از Sheathing، استفاده از سیستم مناسب WRB یا ممبران ساختمانی میتواند از نفوذ آب به داخل مجموعه دیوار جلوگیری کند و در عین حال با توجه به طراحی پوسته، امکان مدیریت بخار آب را فراهم سازد.
۷. عایق حرارتی پیوسته
فولاد رسانای حرارتی بالایی دارد و استادهای فولادی میتوانند موجب ایجاد پل حرارتی (Thermal Bridge) شوند.
به همین دلیل در پروژههایی با الزامات انرژی بالاتر، استفاده از عایق پیوسته در خارج از استادها قابل بررسی است.
برای مثال، بسته به محاسبات پروژه، ضخامتهایی مانند ۲۰ تا ۵۰ میلیمتر یا بیشتر ممکن است مورد استفاده قرار گیرند.
۸. زیرسازی نما
سیستم زیرسازی بر اساس نوع نمای انتخابشده طراحی میشود.
۹. نمای نهایی
یکی از مزیتهای LSF، آزادی معماری در انتخاب نماست.
با طراحی صحیح میتوان از:
سنگ، آجر، فایبر سمنت، ورقهای فلزی، کامپوزیت، HPL، چوب مهندسیشده و انواع نماهای خشک
استفاده کرد.
در نماهای سنگین، وزن و نحوه انتقال بار نما باید از ابتدا در طراحی سازه و اتصالات لحاظ شود.
۳. OSB یا فایبر سمنت؟
یکی از پرسشهای متداول این است که در ساختمان LSF بهتر است از OSB استفاده شود یا فایبر سمنت؟
پاسخ این است که این دو محصول الزاماً جایگزین مستقیم یکدیگر نیستند.
OSB در برخی سیستمها میتواند بهعنوان Sheathing سازهای مورد استفاده قرار گیرد و در صورت طراحی صحیح، در سیستم مقاوم جانبی ساختمان نیز نقش داشته باشد.
در مقابل، Fiber Cement Board یک صفحه پایه سیمانی است که در بسیاری از کاربردها به دلیل عملکرد مناسب در برابر رطوبت و شرایط محیطی مورد استفاده قرار میگیرد.
برای فایبر سمنت، ضخامتهایی در محدوده تقریبی ۸ تا ۱۲ میلیمتر در برخی کاربردها متداول هستند، ولی انتخاب دقیق باید بر اساس دیتاشیت سازنده و سیستم اجرایی پروژه صورت گیرد.
بنابراین انتخاب صحیح نباید با سؤال ساده «کدام بهتر است؟» انجام شود؛ بلکه باید ابتدا مشخص شود صفحه قرار است چه وظیفهای در مجموعه دیوار انجام دهد.
۴. پوشش سقف شیبدار LSF
سقف شیبدار یکی از کاربردهای مناسب سیستم LSF است.
امکان ساخت دقیق خرپاها و رافترها، کاهش وزن سقف و ایجاد فرمهای معماری متنوع، این سیستم را برای ویلاها، ساختمانهای مسکونی، مدارس و بسیاری از ساختمانهای کمارتفاع مناسب میکند.
ترکیب پیشنهادی سقف از خارج به داخل
۱. پوشش نهایی سقف
میتوان از ورق فلزی، Standing Seam، ورق طرح سفال، شینگل، تایلهای سقفی یا سایر پوششهای مناسب استفاده کرد.
۲. زیرسازی پوشش نهایی
نوع زیرسازی بر اساس سیستم پوشش سقف تعیین میشود.
۳. لایه آببندی یا ممبران
این لایه برای کنترل نفوذ آب و رطوبت اهمیت زیادی دارد.
۴. Roof Sheathing
میتوان از OSB سازهای یا صفحات مناسب و تأییدشده استفاده کرد.
برای مرحله طراحی اولیه، ضخامتهایی حدود ۱۱ تا ۱۸ میلیمتر قابل بررسی هستند؛ اما عدد نهایی باید بر اساس فاصله رافترها، بار برف، باد و مشخصات صفحه تعیین شود.
۵. خرپا یا Rafter سازه LSF
اعضای اصلی باربر سقف هستند که بر اساس دهانه، شیب سقف، بار برف، باد و سایر بارهای طراحی محاسبه میشوند.
۶. عایق حرارتی و صوتی
پشم سنگ یا سایر عایقهای مناسب میتوانند میان اعضای سازه قرار گیرند.
ضخامت تقریبی ۵۰ تا ۱۵۰ میلیمتر یا بیشتر بسته به محاسبات حرارتی و شرایط اقلیمی قابل بررسی است.
۷. فضای تأسیساتی یا زیرسازی داخلی
در صورت نیاز فضایی برای عبور تأسیسات و نصب پوشش داخلی ایجاد میشود.
۸. گچبرگ داخلی سقف
معمولاً صفحات حدود ۱۲.۵ تا ۱۵ میلیمتر قابل بررسی هستند و در صورت نیاز به مقاومت حریق بیشتر، سیستم چندلایه یا صفحات مناسب حریق انتخاب میشود.
۵. سه دیتیل خلاصه پیشنهادی
کف LSF
کفپوش → لایه صوتی/زیرسازی → صفحه سازهای ۱۸–۲۲ mm → Floor Joist LSF → پشم سنگ ۵۰–۱۰۰ mm یا طبق محاسبات → زیرسازی → گچبرگ ۱۲.۵–۱۵ mm
دیوار خارجی LSF
گچبرگ ۱۲.۵–۱۵ mm → فضای تأسیسات در صورت نیاز → Stud LSF + پشم سنگ ۵۰–۱۵۰ mm → Sheathing حدود ۹–۱۲ mm → WRB → عایق پیوسته طبق محاسبات → زیرسازی → نمای نهایی
سقف شیبدار LSF
پوشش نهایی سقف → زیرسازی → ممبران → Roof Sheathing حدود ۱۱–۱۸ mm → Truss/Rafter LSF + عایق حرارتی → زیرسازی داخلی → گچبرگ ۱۲.۵–۱۵ mm
۶. یک نکته مهم؛ ضخامت بیشتر همیشه به معنای ساختمان بهتر نیست
در طراحی ساختمان LSF نباید کیفیت را فقط با ضخامت OSB، مقدار پشم سنگ یا تعداد صفحات گچی سنجید.
عملکرد واقعی ساختمان نتیجه هماهنگی کل مجموعه است.
بهعنوان مثال، قرار دادن مقدار زیادی عایق میان استادهای فولادی بدون توجه به پل حرارتی، الزاماً بهترین نتیجه حرارتی را ایجاد نمیکند.
همچنین افزایش تعداد صفحات گچی بدون داشتن یک Assembly آزمایششده یا طراحیشده، بهتنهایی تضمینکننده مقاومت حریق مشخص نیست.
حتی بهترین صفحه و عایق نیز در صورت اجرای نامناسب اتصالات، درزها، ممبرانها و آببندی نمیتواند عملکرد مورد انتظار را ایجاد کند.
۷. اهمیت طراحی یکپارچه در ساختمان LSF
کیفیت واقعی ساختمان LSF حاصل زنجیرهای بههمپیوسته است:
طراحی مهندسی → تولید دقیق → کنترل کیفیت → نصب صحیح سازه → انتخاب پوشش → عایقکاری → کنترل رطوبت → اجرای نما و سقف → کنترل نهایی
به همین دلیل، مقایسه دو سازه LSF صرفاً بر اساس قیمت هر کیلوگرم فولاد نمیتواند معیار مناسبی برای مقایسه کیفیت دو ساختمان باشد.
ممکن است دو پروژه از نظر ظاهری مشابه باشند، اما تفاوت در طراحی، کیفیت تولید، نوع پوششها، عایق، کنترل پل حرارتی و جزئیات اجرایی، عملکرد نهایی آنها را کاملاً متفاوت کند.
جمعبندی
LSF را نباید صرفاً یک اسکلت سبک فولادی دانست. LSF یک سیستم کامل ساختمانی است.
در کف، صفحات سازهای، تیرچههای فولادی، عایق صوتی و پوشش زیرین باید در کنار یکدیگر طراحی شوند.
در دیوار، گچبرگ، استادهای فولادی، عایق، Sheathing، لایه کنترل آب و هوا، عایق پیوسته و نما یک مجموعه واحد را تشکیل میدهند.
در سقف شیبدار نیز خرپا یا رافتر LSF، عایق، Roof Sheathing، ممبران، زیرسازی و پوشش نهایی باید بهصورت هماهنگ طراحی شوند.
بنابراین بهترین پوشش الزاماً گرانترین یا ضخیمترین پوشش نیست؛ بهترین پوشش، سیستمی است که متناسب با شرایط واقعی همان پروژه انتخاب و مهندسی شده باشد.
در شرکت مهندسی بازرگانی آریا تدبیر پاژ، نگاه به LSF صرفاً تولید و فروش مقاطع فولادی نیست. طراحی، تولید صنعتی، کنترل کیفیت، انتخاب سیستم پوشش و عایق و جزئیات اجرایی ساختمان باید از ابتدا در قالب یک فرآیند یکپارچه دیده شوند.
کیفیت یک ساختمان LSF از طراحی آغاز میشود، در کارخانه شکل میگیرد و با اجرای صحیح پوششها و جزئیات ساختمان تکمیل میشود.
یادداشت فنی
اعداد و ضخامتهای ذکرشده در این مقاله، محدودههای پیشنهادی برای معرفی سیستم هستند و نباید بهعنوان دیتیل اجرایی ثابت برای همه پروژهها تلقی شوند.
مشخصات نهایی هر لایه باید با توجه به محاسبات سازه، شرایط اقلیمی، الزامات انرژی، حریق و صوت، مشخصات تولیدکنندگان مصالح و ضوابط پروژه تعیین شود.
