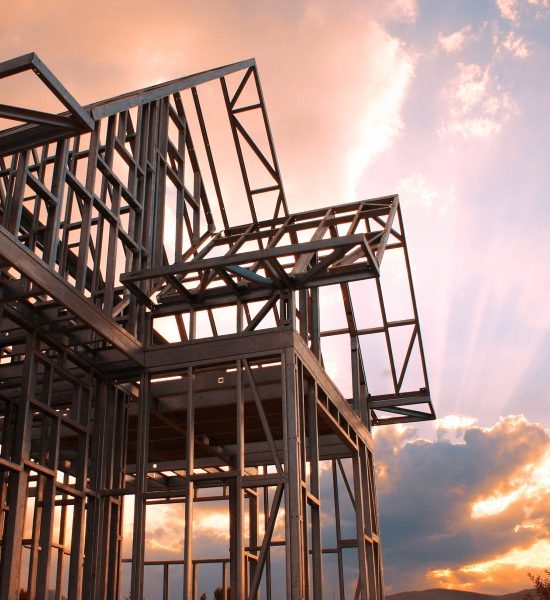

سازه فولادی سبک، ال اس اف (LSF)
سازه‌های فولادی سبک یا ال اس اف (Lightweight Steel Frame) به عنوان یک راهکار نوین در صنعت ساختمان‌سازی شناخته می‌شوند. این نوع سازه‌ها با استفاده از مقاطع فولادی نازک و پیش‌ساخته، به سرعت و با دقت بالا ساخته می‌شوند. به دلیل وزن سبک و مقاومت بالا، سازه‌های LSF گزینه‌ای مناسب برای پروژه‌های مختلف به شمار می‌روند. این سازه‌ها به ویژه در مناطق زلزله‌خیز و با شرایط جوی متغیر، عملکرد بهتری نسبت به سازه‌های سنتی دارند.
سازه‌های ال اس اف به دلیل ویژگی‌های منحصر به فرد خود، به عنوان راهی برای مقابله با چالش‌های کمبود زمین در کلان‌شهرها و نیاز به ساخت و ساز سریع و اقتصادی نیز مطرح هستند. این سازه‌ها به راحتی قابل نصب و اجرا بوده و می‌توانند به عنوان گزینه‌ای مناسب برای اضافه‌طبقه و تغییر کاربری ساختمان‌ها مورد استفاده قرار گیرند. همچنین، سازه‌های LSF به دلیل طراحی مدرن و قابلیت انعطاف‌پذیری در طراحی، امکان ایجاد فضاهای داخلی متنوع و کارآمد را فراهم می‌کنند.
آریا تدبیر پاژ - تولید کننده ال اس اف lsf و سازه های فولادی سبک
نحوه برآورد قیمت سازه ال اس اف (LSF)
برآورد قیمت سازه LSF به عوامل مختلفی بستگی دارد، از جمله نوع مصالح، طراحی، ابعاد و شرایط خاص پروژه. قیمت هر متر مربع سازه ال اس اف معمولاً به دلیل استفاده از مصالح سبک و پیش‌ساخته، نسبت به سازه‌های سنتی پایین‌تر است. این امر به کاهش هزینه‌های کلی پروژه کمک می‌کند و به ویژه در پروژه‌های بزرگ و انبوه‌سازی مزیت قابل توجهی دارد. برای برآورد دقیق‌تر، تماس با کارشناسان آریاتدبیر و مشاوره با متخصصان این حوزه توصیه می‌شود.
قیمت هر متر مربع سازه ال اس اف LSF
برآورد قیمت اجرای هر متر سازه LSF مثال تا مثال میلیون تومان است. (آخرین بروزرسانی قیمت : 23 مهر 1403)
مشخصات سازه ال اس اف (LSF)
سازه‌های LSF به عنوان یک سیستم سازه‌ای مدرن و سبک دارای مشخصات فنی ویژه با مزایای خاصی هستند که باعث می‌شود این سازه‌ها گزینه‌ای مناسب برای انواع پروژه‌های ساختمانی باشند. این سازه‌ها به دلیل طراحی مدرن و استفاده از فناوری‌های نوین، امکان ایجاد فضاهای داخلی متنوع و کارآمد را فراهم می‌کنند. ویژگی‌های سازه ال اس اف (LSF) شامل موارد زیر است:
- سبکی: وزن کم نسبت به سازه‌های سنتی، که حمل و نقل و نصب را آسان‌تر می‌کند.
- استحکام: مقاومت بالا در برابر بارهای جانبی، زلزله و باد.
- سرعت ساخت و ساز: زمان ساخت کمتر به دلیل پیش‌ساخته بودن اجزا.
- دقت بالا: ساخته شده با استفاده از ماشین‌آلات دقیق، که کیفیت بالا و انطباق را تضمین می‌کند.
- عایق حرارتی و صوتی: قابلیت بالای عایق‌بندی برای جلوگیری از انتقال حرارت و صدا.
- دوست‌دار محیط زیست: استفاده از مواد قابل بازیافت و کاهش زباله‌های ساختمانی.
- انعطاف‌پذیری در طراحی: امکان اجرای طرح‌های مختلف و سفارشی‌سازی حسب نیاز کارفرما.
- مقاومت در برابر حشرات و آتش: مقاومت نسبت به پوسیدگی و آسیب ناشی از حشرات و همچنین دارای ویژگی‌های مقاومتی در برابر آتش.
مزایا و معایب سازه LSF
مزایا
- 1سبکی پروفیل‌های تولید شده و مقاومت بالای آن.
- 2تولید پروفیل با شکل‌های مختلف.
- 3نصب سریع و آسان.
- 4دقت بالا در تولید و جزئیات اجرایی.
- 5مقاومت بالا در برابر پوسیدگی.
- 6قابلیت بازیافت مجدد.
- 7تولید انبوه ساده و راحت.
معایب و محدودیت ها
- 1این گونه از سازه‌ها عمدتا برای ساختمان‌های کوتاه مرتبه وتا پنج طبقه در دنیا مورد استفاده قرار می گیرد برای ساختمان های بلند مرتبه باید از ترکیب سازه LSF با دیگر سازه ها استفاده نمود.
- 2محدودیت در اعمال بار های متمرکز سنگین.
- 3ساختار اتصال سازه ای اعضاء به صورت مفصلی می باشد
- 4نیروهای درونی بیشتر اعضا از نوع محوری و خمشی می باشد.( با توجه به باز بودن پروفیل ها پیچش کمتر اعمال می شود).
کاربردهای ال اس اف
- مقاوم سازیبسیاری از ساختمان‌های موجود که مورد استفاده قرار می‌گیرند از ابتدا با کاربری دیگری ساخته شده‌اند و اکنون کاربری دیگری دارند. به طور مثال سازه با کاربری مسکونی ساخته شده است و اکنون کاربری اداری دارد. اولین راهکاری که می‌تواند مورد استفاده قرار گیرد بدون آنکه تغییری در سازه ساختمان ایجاد گردد، تغییر دیواره های قدیمی به دیواره های سبک فلزی است. با این راهکار می‌توان وزن دیواره ها را تا یک سوم کاهش داد تا جبران اضافه بار ناشی ازتغییر کاربری باشد.
- طبقه اضافهتوسعه روز افزون جمعیت و به دنبال آن افرایش نیاز به فضای کاری سبب می‌شود منابع موجود ناکافی باشد از این رو یا باید ساختمان‌های موجود تخریب و دوباره سازی شود که هم هزینه و هم آلودگی زیست محیطی را دربردارد یا روش دیگری برای حل این مشکل یافت. از این رو راهکاری که می توان پیش نهاد کرد اضافه کردن یک طبقه یا اصطلاحا ایجاد اضافه طبقه برروی ساختمان های موجود کنونی است. درصورتی که این عملیات به درستی انجام گیرد، بدون افزایش بار اضافی به ساختمان، می‌توان یک طبقه به ساختمان اضافه کرد.
ساختار سازه فولادی
سازه ال اس اف همانند دیگر سازه‌های ساختمان شامل فونداسیون. سازه باربر ثقلی و جانبی است . در سازه این ساختمان‌ها از اجزای به نام ستونک (sutd) جهت انتقال بار قائم استفاده می‌شود. به طور معمول این ستونک ها از مقاطع ناودانی به لبه برگشتی تشکیل شده‌اند که به مقطع C موسومند. همه این ستونک ها در کف و تراز سقف‌ها به وسیله یک مقطع ناودانی از جنس همان استاد است که به مقطع U موسومند و به یک دیگر متصل می‌گردند. جهت مقابله با بار جانی از مهار بند که می‌تواند از جنس استاد و یا تسمه باشند استفاده می‌گردد. خاطر نشان می‌شود جهت مهار جانی حتی می‌توان از تخته های چوبی و یا صفحات فلزی نازک نیز بهره جست.
مراحل اجرای سازه های ال اس اف
اجرای سازه‌های LSF شامل چندین مرحله کلیدی است که هر یک از آنها نیاز به دقت و تخصص دارد. در ادامه، مراحل اجرای این سازه‌ها به تفکیک توضیح داده می‌شود:
مشاوره و طراحی اولیه پلان
در این مرحله، مشاوران متخصص سازه ال اس اف با کارفرما ملاقات کرده و نیازها و خواسته‌های او را بررسی می‌کنند. این مشاوره شامل تحلیل مکان و شرایط محیطی پروژه، تعیین نوع سازه و طراحی اولیه بر اساس استانداردهای موجود است. در این مرحله، نقشه‌های اولیه و طرح‌های مفهومی تهیه می‌شود که به کارفرما ارائه می‌گردد.
نصب سازه
نصب سازه LSF یکی از مراحل کلیدی است که باید با دقت و مهارت انجام شود. این مرحله شامل مراحل زیر است:
- آماده‌سازی محل نصب: قبل از نصب، محل باید به دقت آماده‌سازی شود. این شامل بررسی فونداسیون و اطمینان از استحکام آن است.
- نصب اجزا: اجزا به ترتیب مشخص شده در نقشه‌ها نصب می‌شوند. این کار معمولاً با استفاده از پیچ و مهره‌های مخصوص انجام می‌شود تا اتصالات محکم و ایمن باشند.
- نصب دیوارها و سقف‌ها: پس از نصب سازه اصلی، دیوارها و سقف‌ها به سازه اضافه می‌شوند. این دیوارها معمولاً از مصالح سبک و پیش‌ساخته تشکیل شده‌اند که به سرعت نصب می‌شوند.
پایان کار و تحویل پروژه
پس از اتمام نصب و راه‌اندازی سیستم‌های تاسیساتی، پروژه آماده تحویل به کارفرما می‌شود. در این مرحله، یک بازبینی نهایی انجام می‌شود تا اطمینان حاصل شود که همه چیز طبق نقشه‌ها و استانداردها انجام شده است. سپس پروژه به کارفرما تحویل داده می‌شود و در صورت نیاز، آموزش‌های لازم برای استفاده از سازه نیز ارائه می‌گردد.

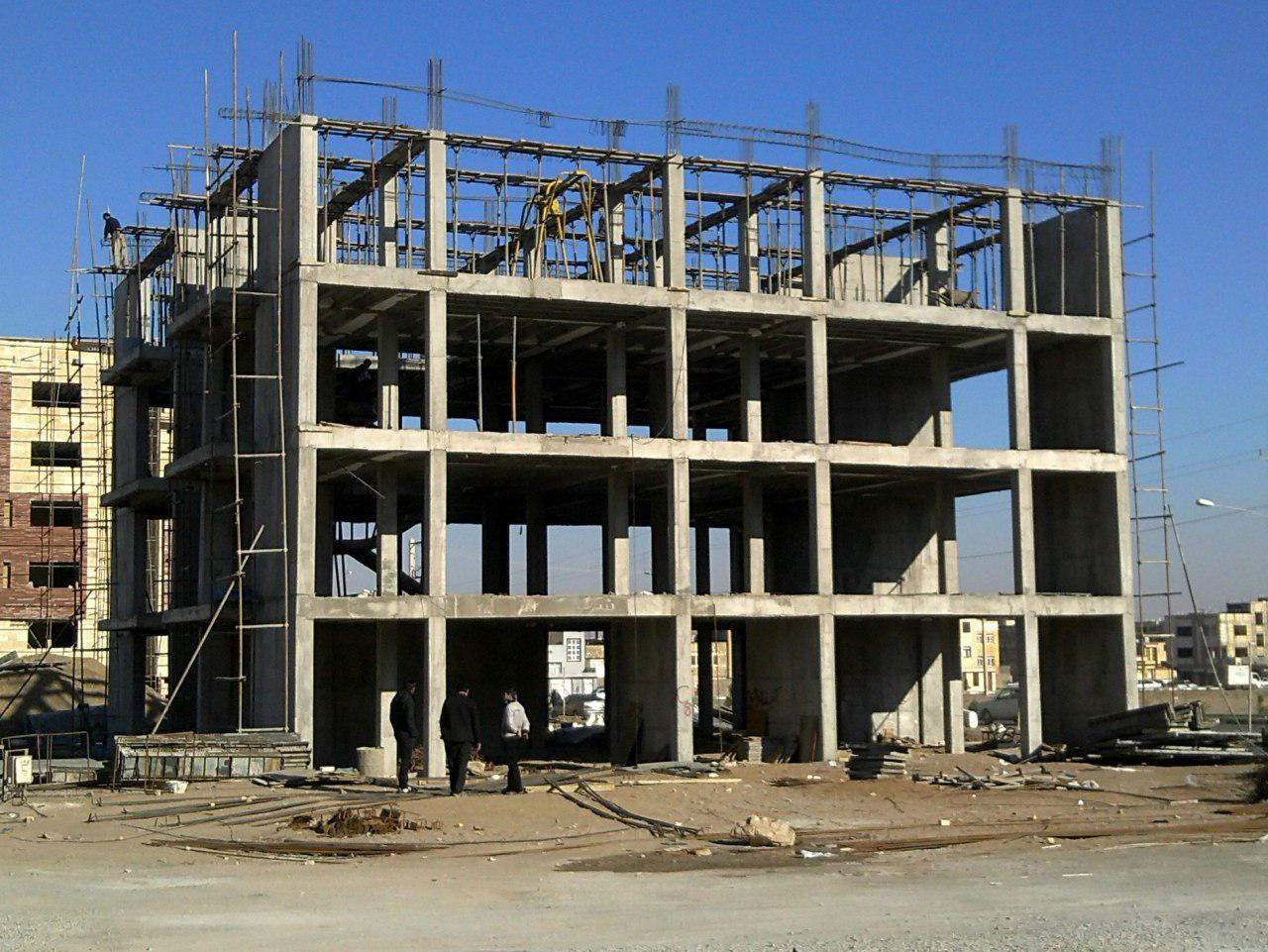

مقایسه سازه ال اس اف و سازه‌های سنتی
سازه مدرن LSF
- طول عمر بالا و قابل توجه
- عدم نیاز به تجهیزات بسیار زیاد و فضای کارگاهی
- امکان اجرا و نصب مصالح در کلیه شرایط آب و هوایی
- مقاومت و سختی بالا در این سازه‌ها همواره مورد توجه است
- وزن کمتر سازه ال اس اف نسبت به دیگر سازه ها
جدول مقایسه سازه LSF با سازه های سنتی
| ویژگی | سازه بتنی | سازه LSF |
| سرعت اجرای دیوار بر حسب متر مربع در روز توسط یک اکیپ اجرایی | ۱۰ | ۹۰ |
| سرعت اجرای پوشش دیوار بر حسب متر مربع در روز توسط یک اکیپ | ۱۵ | ۸۰ |
| مقایسه وزن دیوارها بر حسب کیلوگرم بر متر مربع | ۴۲۰ | ۵۰ |
| مقایسه وزن ملات مصرفی در دیوار بر حسب کیلوگرم بر متر مربع | ۱۳۰ | ۰ |
| ضریب هدایت حرارتی W/MK | ۷۷/۲ | ۴/۰ |
| قابلیت عایق صوتی db | ۳۵ | ۵۵ |
| میزان آلایندگی در مراحل تولید واجرا (تولید کربن) | زیاد | قابل چشم پوشی |
| پرت مصالح (کیلوگرم در مترمربع) | ۱۰۰ | ۱۰ |
عمر سازه فولادی سبک ال اس اف
سازه‌های ال اس اف (Light Steel Frame) به دلیل استفاده از مصالح با کیفیت و تکنولوژی‌های پیشرفته، عمر مفیدی در حدود 50 تا 70 سال دارند. این عمر به عواملی همچون نوع طراحی، جنس فولاد، شرایط آب و هوایی و نگهداری ساختمان بستگی دارد. همچنین، ویژگی‌های ضد زلزله و ضد آتش این سازه‌ها، امنیت و دوام آنها را بهبود می‌بخشد. با توجه به قابلیت بازسازی و سادگی در تعمیرات، سازه‌های ال اس اف به عنوان گزینه‌ای مطلوب در پروژه‌های ساختمانی به شمار می‌آیند. در نهایت، با رعایت اصول مهندسی و استفاده صحیح از مصالح، این سازه‌ها می‌توانند در برابر زمان و عوامل محیطی مقاومت بیشتری از خود نشان دهند.
ضد زلزله بودن قاب فولادی سبک (LSF)
سازه‌های ال اس اف به‌عنوان یکی از گزینه‌های مناسب برای مناطق زلزله‌خیز شناخته می‌شوند. این سازه‌ها به علت ویژگی‌های ساختاری خود، نظیر سبکی و انعطاف‌پذیری بالا، توانایی مقاومت در برابر شوک‌های ناشی از زلزله را دارند. فولاد به کار رفته در این سیستم‌ها دارای استحکام بالا و از جنس مقاوم در برابر خستگی است، که به کاهش بارهای وارده بر ساختمان کمک می‌کند. همچنین، طراحی این سازه‌ها به گونه‌ای است که در مواجهه با حرکات افقی زمین، انرژی زلزله را به‌طور مؤثر جذب و توزیع می‌کند. این ویژگی‌ها به علاوه قابلیت اجرای سریع و آسان ال اس اف، آن را به یک گزینه مطمئن و ایمن برای ساخت و ساز در مناطق با خطر زلزله تبدیل کرده است.
خدمات آریا تدبیر پاژ
- مشاوره جهت استفاده از سازه ال اس اف
- ساخت و نصب سازه های سبک LSF از مرحله ابتدايي تا انتهايي آن (کلید در دست)
- طراحي بر اساس آيين نامه آمريکا و مطابق پلان درخواستی و تهيه نقشه های اجرايی با روش نيوزيلندی
- متره و برآورد کردن نقشه های معماری
- فروش فايبر سمنت ساده و طرح دار ، چوب OSB، عايق XPS
- اعزام مشاوران جهت بررسی نحوه اجرای پروژه‌ها
اجرای صفر تا صد، ساخت ویلا و اضافه طبقه

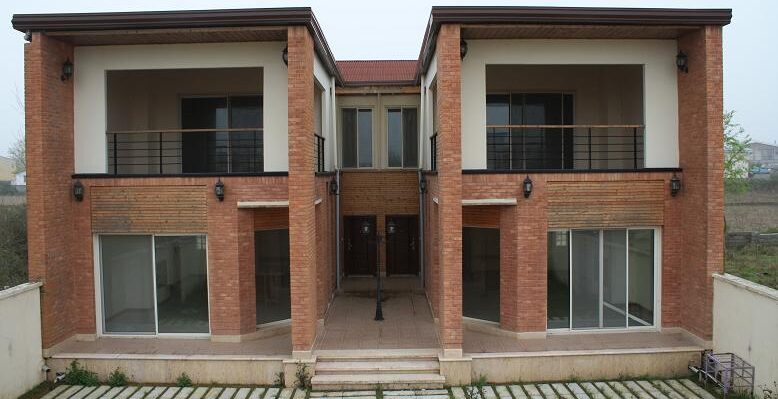

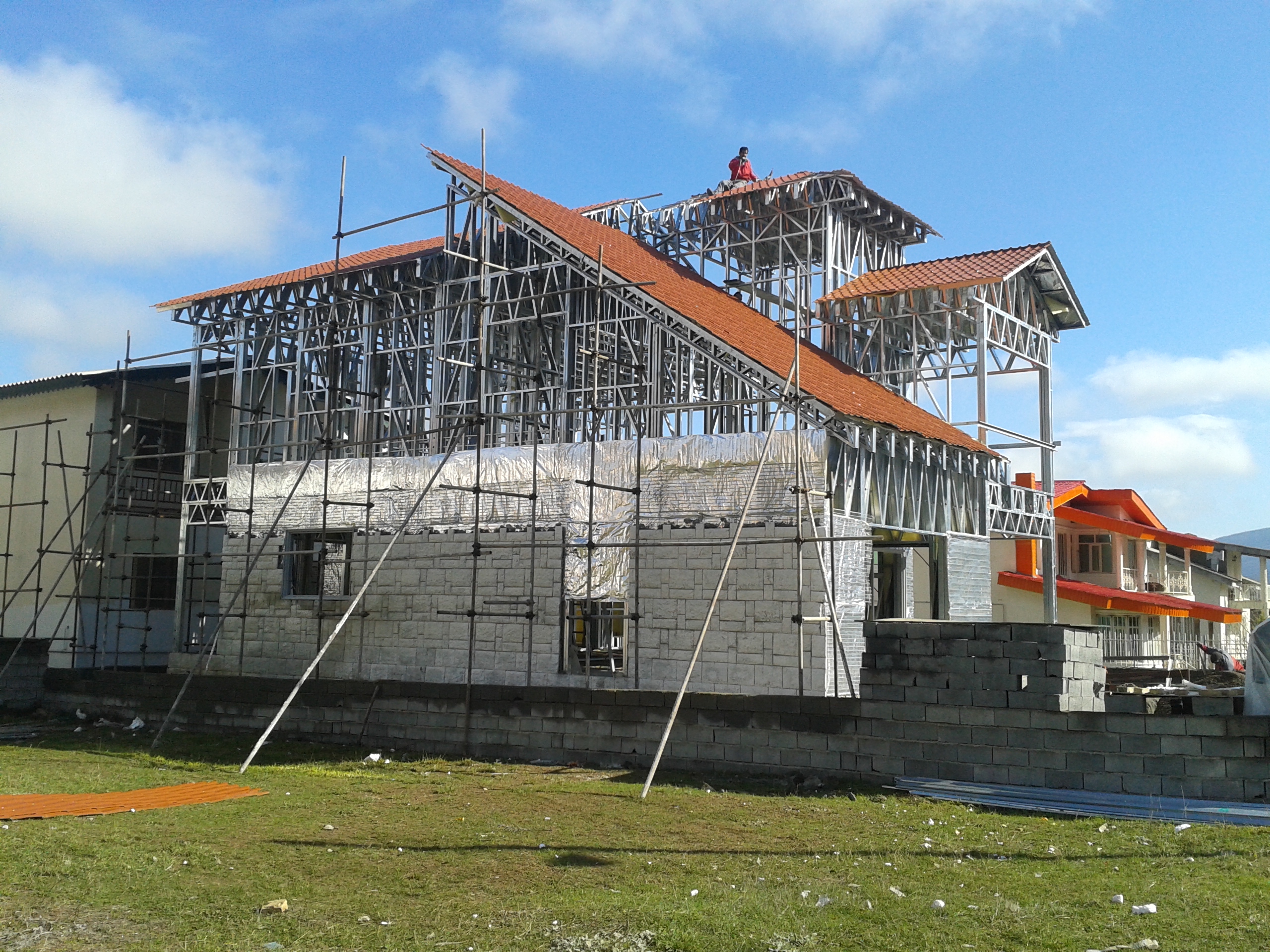

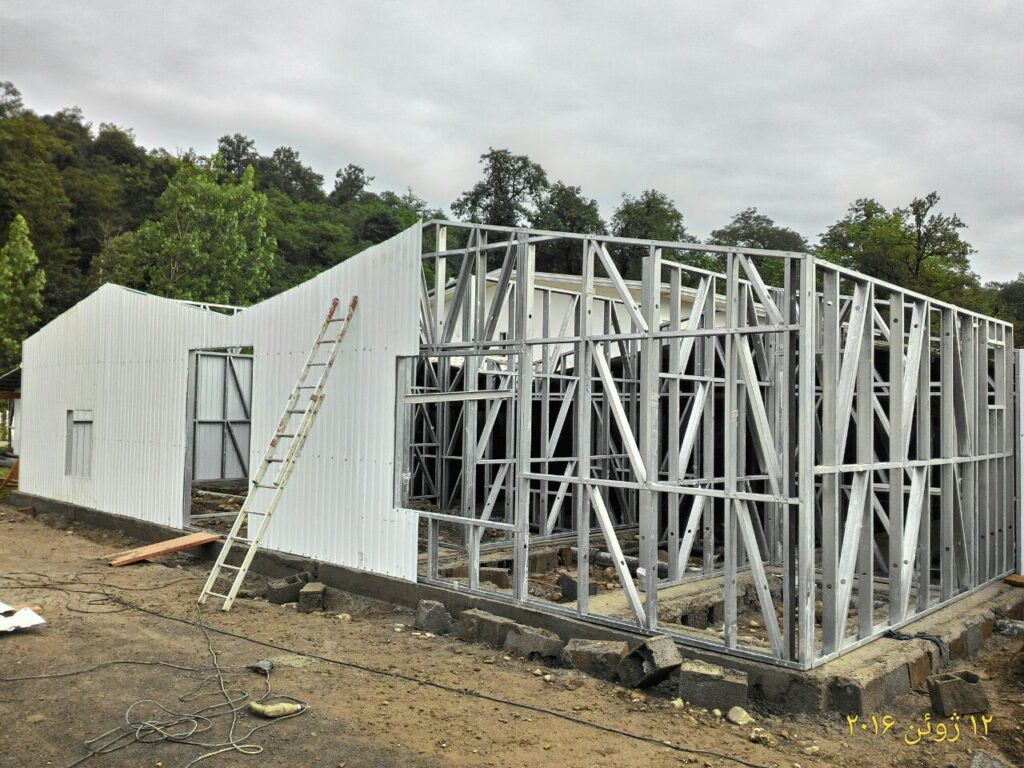

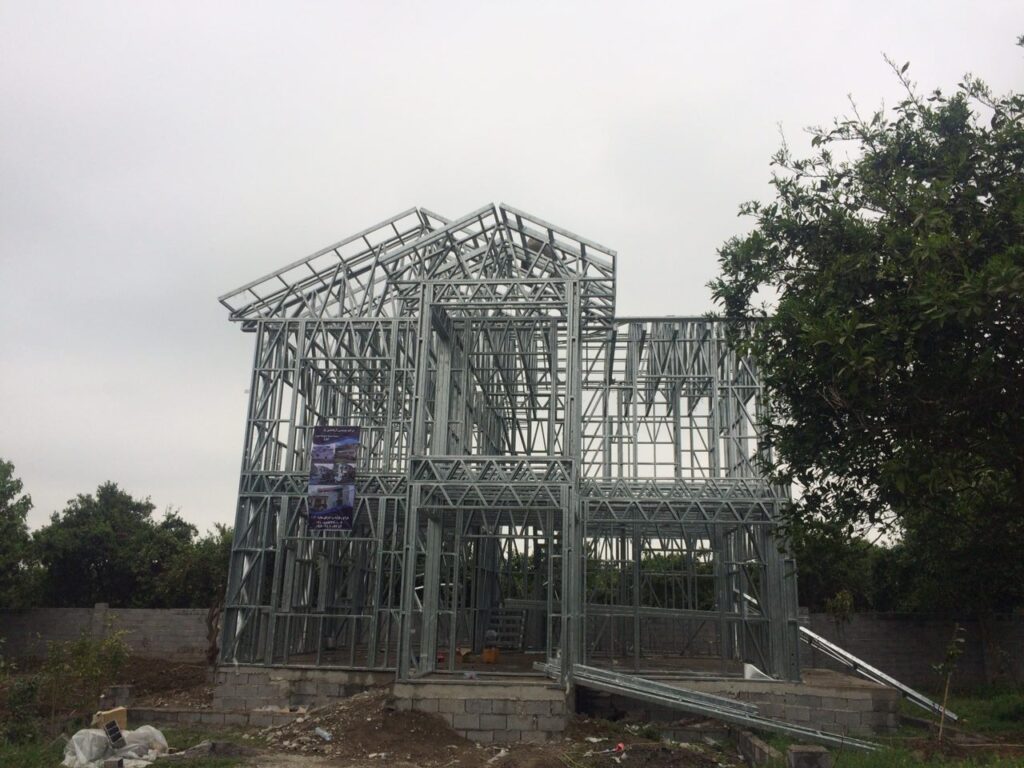

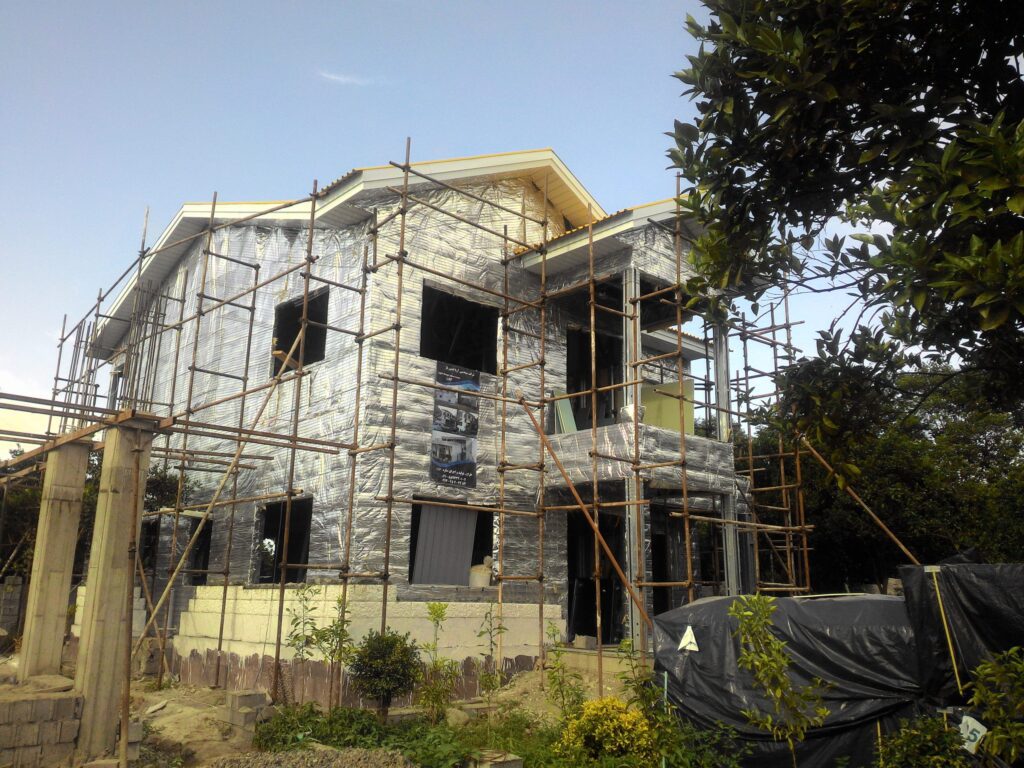

ساخت ویلا و آپارتمان
سازه ال اس اف طبق نظر و درخواست کارفرما با توجه به ویلایی بودن ساختمان (فلت، دوبلکس، تریبلکس) یا در چند طبقه (آپارتمانی) تهیه و سپس طرح معماری تهیه شده و سپس با نرم افزارهای کامپیوتری اسکلت یا سازه ساختمان را طراحی کرده که شامل (مقاومت‌های باد، برف، زلزله و بارهای مختلف (زنده ،مرده)) و رعایت اصول مهندسی فاصله ستون ها، و تیرها انجام می‌شود.
ساخت اضافه طبقه
در این مرحله که تمامی طراحی و اصول مهندسی که با استفاده از نرم افزارهای مرتبط برای ساخت طراحی و پیاده سازی می‌شود، مسیر انتقال تمامی تاسیسات مکانیکال (آب گرم وسرد) و برق نیز مشخص و در زمان تولید با دستگاه‌های مشخص پانچ و سوراخ می‌گردد. تمامی برش‌ها و جای پیچ‌ها (اتصالات سازه‌ای) در این مرحله طراحی و تعیین می‌شود.
